Couplers voor PROFIBUS en PROFINET

PN/PN coupler
, ,

Couplers – PROFIBUS/PROFINET en PROFINET/PROFINET

Helmholz Benelux biedt compacte couplers voor het verbinden van PROFIBUS met PROFINET- ,en PROFINET met PROFINET installaties.

Met de DP/PN coupler is een verbinding tussen PROFIBUS en PROFINET eenvoudig en zeker te realiseren. Hiermee kunnen twee installaties op een eenvoudige manier gegevens met elkaar uitwisselen. In totaal kunnen berichten van 244 Bytes worden gecommuniceerd.

De DP/PN coupler wordt geleverd met een GSD-file voor PROFIBUS en GDSML-file voor PROFINET.

  • Zeer compacte behuizing voor DINrail montage
  • Uitwisseling van max. 244 Bytes data
  • Redundante voeding
  • Galvanische scheiding tussen PROFIBUS en PROFINET
  • Geen wederzijdse beïnvloeding bij uitval van één van de installaties
  • Instellen van het PROFIBUS-adres via dipswitch of software
  • PROFIBUS tot 12 Mbit/s
  • Configuratie via GSD en GSDML-files

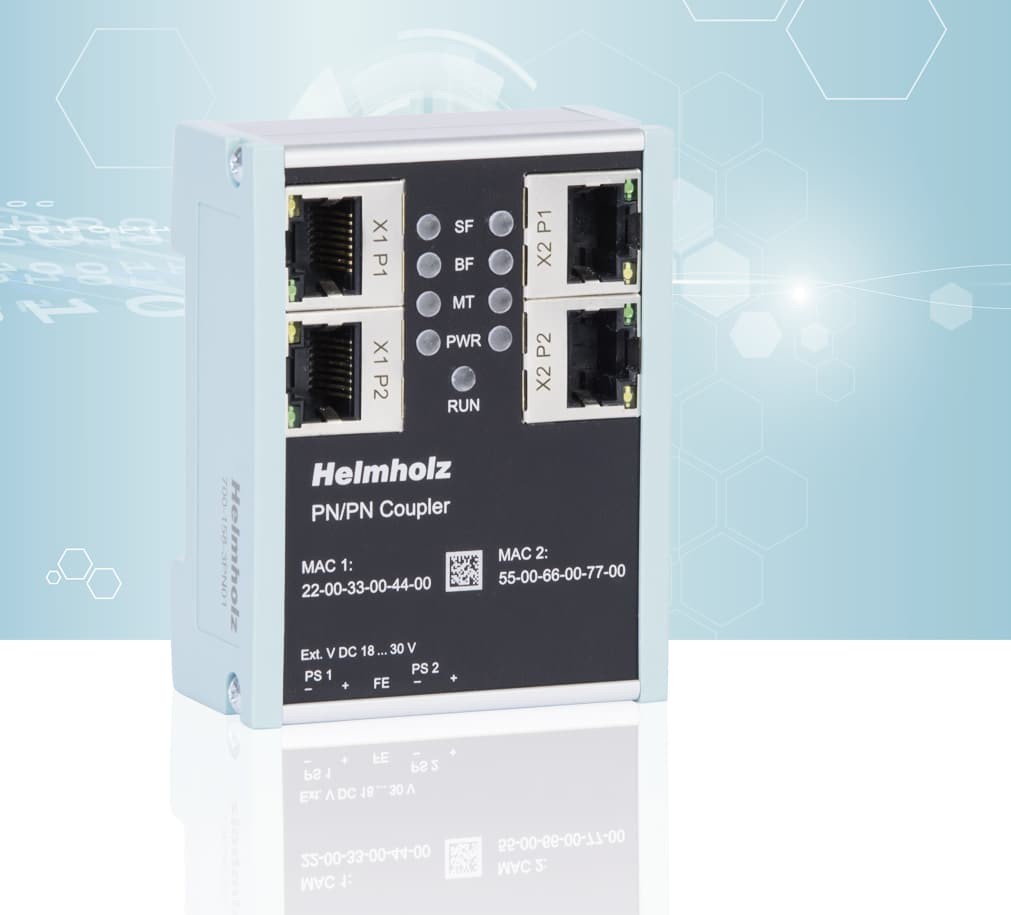

De PN/PN coupler verbindt twee PROFINET-installaties met elkaar. Via berichten van max. 1024 Bytes kan informatie onderling worden uitgewisseld. Het instellen van de PN/PN Coupler vindt plaats met behulp van de GSDML-file.

  • Zeer compacte behuizing voor DINrail montage
  • Uitwisseling van max. 1024 Bytes data
  • Redundante voeding
  • Galvanische scheiding tussen de twee PROFINET-installaties
  • Geen wederzijdse beïnvloeding bij uitval van één van de installaties
  • Configuratie via GSDML-file
