PROFINET Commissioning, aan de hand van de PI Guideline!

De PI-organistatie  PROFIBUS & PROFINET International) heeft een guideline beschikbaar voor  commissioning van PROFINET netwerken.
In deze guideline staan alle belangrijke criteria die bij inbedrijfstellingen gecontroleerd dienen te worden.
Met een commissioning aan de hand van de guideline zorgt u ervoor dat uw netwerk vanaf het begin stabiel is en goed functioneert.

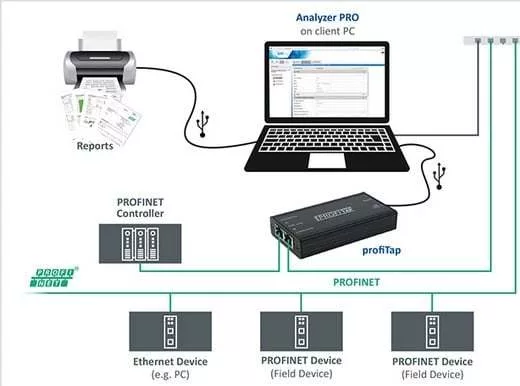

Met de Analyzer PRO kunt u eenvoudig uw installatie controleren, en krijgt u automatisch een rapportage conform PI specificaties in PDF of (bewerkbaar) excel formaat!

Hieronder hebben wij de belangrijkste punten voor u samengevat:

Kabeltest

Commissioning Guideline by the PI (V  1.36 / Dec. 14) p. 47-62

Een fysieke controle van elke point-to-point verbinding (passieve verbinding) kan uitgevoerd worden door middel van een kabeltester.

Over kabeltester hebben wij een artikel op de website staan met meer informatie over dit onderwerp.



Topologie test

Commissioning Guideline by the PI (V  1.36 / Dec. 14) p. 91/92

Aan de hand van het design van de installatie dient het volgende gecontroleerd te worden:

  • Maximale lijndiepte, hoeveel switches zitten in 1 lijn communicatie
  • Device informatie (FW en HW versies, device types en PROFINET namen)



Controle van de systeemreserve met POF

Commissioning Guideline by the PI (V  1.36 / Dec. 14) p. 88/89

De kabellengte van een POF-koppeling tussen twee apparaten kan worden bepaald door het lezen van de diagnostische waarden. De maximaal toegestane lengte van een verbindingskabel tussen twee apparaten(end-to-end link) is 50 meter. Voor deze kabellengte geldt een minimale systeemreserve van 2 dB.



Discarded berichen / Error berichten

Commissioning Guideline by the PI (V  1.36 / Dec. 14)  p. 93/9

Op het netwerk mogen geen discard en error berichten voorkomen, dit dient gecontroleerd te worden;

  • Discarded berichten; Berichten geweigerd door een switch, bijvoorbeeld door een gebrek aan capaciteit
  • Error berichten; CRC erors in de telegrammen, transmissie met fouten op het netwerk



Controle van de PROFINET communicatie (GAP)

Commissioning Guideline by the PI (V  1.36 / Dec. 14) p. 87

Standaard mag PROFINET 3 berichten missen (GAP). Deze waarde kan worden aangepast waardoor er pas op een later moment een communicatiefout gedetecteerd wordt. De daadwerkelijke GAP in het netwerk kan worden gemeten.



Netwerkload

Commissioning Guideline by the PI (V  1.36 / Dec. 14) p. 95-97

De maximale portbelasting op het netwerk dient per poort gecontroleerd te worden. Volgens de normen van PI hoort deze onder de 20% te blijven.



Broadcast en Multicast verkeer

Commissioning Guideline by the PI (V  1.36 / Dec. 14) p. 98-101

Het netwerk dient gecontroleerd te worden op ongewenste broadcast/multicast berichten.



Jitter

Commissioning Guideline by the PI (V  1.36 / Dec. 14) p. 102

In de context van PROFINET-communicatie beschrijft de jitter de variaties in de tijd,vertraging tussen PROFINET-pakketten.

Als sommige pakketten meer worden vertraagd dan andere, neemt de jitter toe. Als echter de jitter permanent stijgt, kan dit wijzen op b.v. een storing, veranderde netwerkbelasting, topologieveranderingen of een apparaat verandering.

De jitter kan worden gecontroleerd.



Analyzer Pro, één tool voor de commissioning van uw netwerk!
